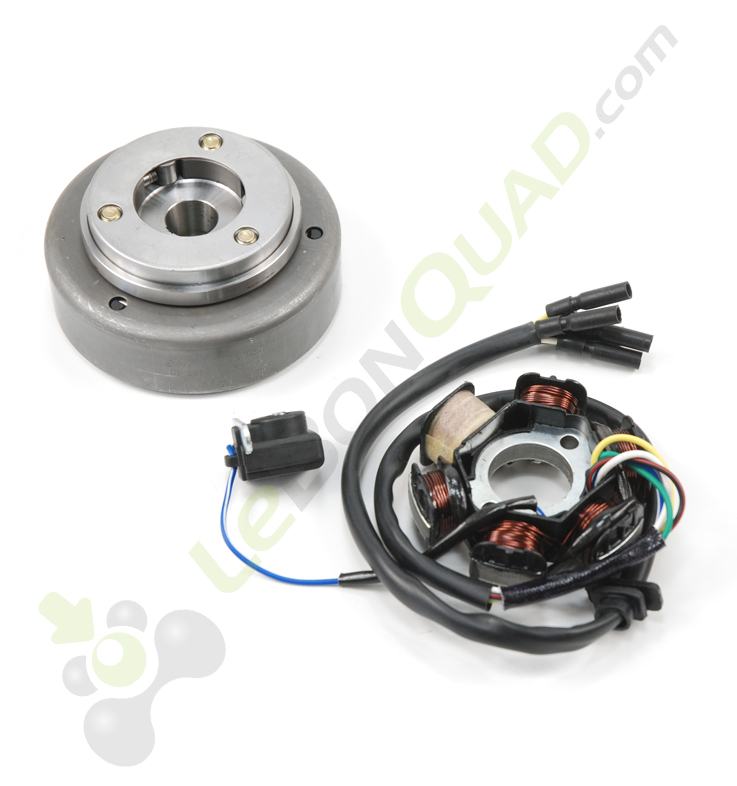

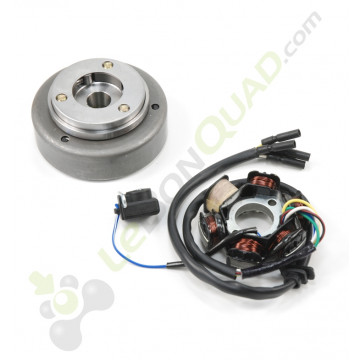

Allumage rotor + stator pour moteur démarreur électrique de Quad 110 et quad 125

Système d’allumage constitué d’un rotor et d’un stator pour moteur à démarreur électrique de quad enfant 110-125cc Kerox et LBQ

Besoin de remplacer l’allumage du quad de votre enfant ? Vous êtes au bon endroit car la boutique en ligne Lebonquad met à votre disposition ce système d’allumage complet. Destiné aussi bien aux quads enfant 110-125 qu’aux pit bikes 50cc à 160cc (excepté celles qui ont un moteur 150cc Lifan), cet allumage complet comporte le rotor, le stator ainsi que l’intégralité des connectiques nécessaires à l’installation de ce système d’allumage. Détaillons ensemble les différentes mesures et caractéristiques de ces pièces. Le rotor possède un diamètre extérieur de 110 mm et un diamètre d’entrée de vilebrequin de 15 mm sachant que sa hauteur est de 40 mm. En ce qui concerne le stator, il faut savoir qu’il dispose de 6 bobines et de 5 fils dont 3 pour l’allumage (vert, bleu-blanc, noir-rouge) moteur et 2 pour l’éclairage (blanc et jaune).

CARACTERISTIQUES :

• Allumage complet pour moteur démarreur électrique
• Plateau d'allumage inclus : rotor + stator
• Bobines : 6
• Fixation: 2
• Diamètre extérieur rotor : 110mm
• Diamètre entrée vilebrequin rotor : 15mm
• Hauteur rotor: 40mm
• Connectique : Modèles 5 fils avec 3 fils pour l'allumage moteur (Vert, Bleu-Blanc, Noir-Rouge) et 2 fils pour l'éclairage ( Blanc et Jaune)
• Matériaux : Aluminium/Cuivre/Plastique
• Moteur : Pour tous les moteurs ( Lifan, YX, Daytona, ...)
• Cylindrée : Se monte sur tous les moteurs 50c, 70cc, 88cc, 107cc, 110cc, 125cc, 140cc, 150cc, 160cc (sauf sur le 150cc Lifan)

Quelle est l’importance du rotor et du stator dans le comportement d’un quad enfant ?

L’allumage est un rouage essentiel pour le fonctionnement d’un quad enfant. L’allumage repose essentiellement sur un rotor et un stator. Concrètement, le rotor et le stator se mettent en action afin de délivrer du courant à la bobine d’allumage. Cette action va permettre de créer une étincelle à la bougie et lancer le moteur. Le stator d’un quad enfant dispose de plusieurs bobines et reste fixe. Tandis que le rotor est une pièce en mouvement qui est reliée au vilebrequin. Ainsi le rotor tourne autour du stator. Ces deux éléments se mettent en action lorsque le petit pilote met le contact. Cette action va solliciter le démarreur électrique afin d’entraîner le rotor et le stator.

Que faut-il faire pour changer l’allumage d’un quad enfant 110-125cc ?

Contrairement à l’embrayage, l’allumage ne baigne pas dans l’huile. Ainsi, il ne sera pas nécessaire de vidanger le quad enfant ou la pit bike enfant. Par la suite, il faudra simplement retirer les vis du carter d’allumage (sur les quads enfant, on retrouve 4 vis de fixation). Après avoir retiré le carter d’allumage, vous aurez accès au rotor et au stator. Naturellement, il faudra déconnecter les différents fils. Profitez également de cet instant pour analyser l’état de la chaîne de démarreur et du pignon fou. De plus, si vous constatez que les patins de chaîne de démarreur et le tendeur sont trop abîmés, vous pouvez les remplacer par des produits neuf. Après tout quitte à démonter l’allumage, autant régler le problème une fois pour toutes.
